Estratto dell'articolo
FLANGIA a saldare a tascaè un componente critico nei sistemi di tubazioni ad alta pressione, ampiamente utilizzato in settori quali quello petrolchimico, della produzione di energia, della costruzione navale e dell'ingegneria idraulica. Questo articolo spiega il principio di funzionamento, le caratteristiche strutturali, i vantaggi, i metodi di installazione e le applicazioni nel mondo reale. Affronta inoltre le preoccupazioni comuni dei clienti, come i rischi di perdite, la complessità della saldatura e i criteri di selezione per aiutare ingegneri e specialisti degli approvvigionamenti a prendere decisioni informate.

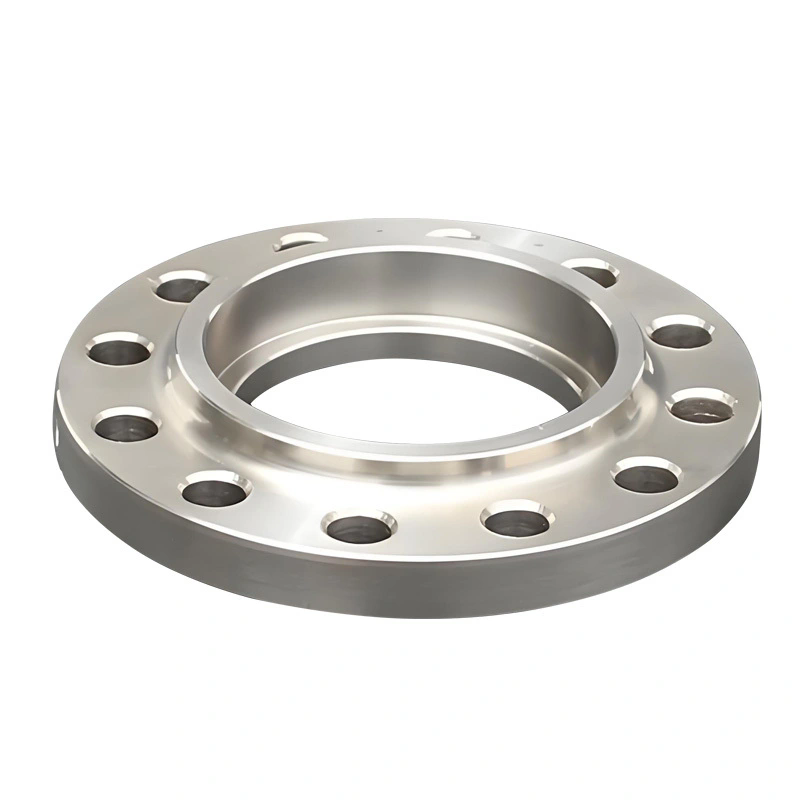

La FLANGIA a saldare a tasca è progettata per collegare tubi di piccolo diametro con requisiti di alta pressione. A differenza delle flange slip-on o filettate, il tubo viene inserito in una zona incassata (presa) prima di essere saldato attorno al bordo esterno. Ciò crea un giunto robusto e resistente alle perdite, adatto ad ambienti operativi impegnativi.
È comunemente utilizzato nelle condotte in cui l'integrità del flusso interno e la resistenza strutturale sono fondamentali. Le industrie che trattano vapore, gas tossici o fluidi corrosivi spesso fanno affidamento su questo tipo di flangia grazie alla sua robusta capacità di tenuta.
Il meccanismo di funzionamento di Socket Weld FLANGE si basa sulla tecnologia di saldatura d'angolo. Il tubo viene inserito nel bicchiere della flangia fino a raggiungere un punto di arresto, lasciando un piccolo spazio tra l'estremità del tubo e la spalla della flangia. Questo divario aiuta a ridurre la concentrazione dello stress durante l'espansione termica.
Dopo il posizionamento, viene applicata una saldatura d'angolo attorno alla circonferenza esterna della flangia. Ciò garantisce un legame metallico continuo tra il tubo e la flangia, prevenendo perdite e migliorando l'integrità strutturale.
Il design di Socket Weld FLANGE si concentra sulla durata e sulla resistenza alla pressione. I suoi elementi strutturali chiave includono una presa incassata, un corpo flangiato spesso e una superficie di tenuta lavorata con precisione.
| Componente | Funzione |
|---|---|
| Cavità della presa | Tiene saldamente il tubo e garantisce l'allineamento prima della saldatura |
| Area di saldatura d'angolo | Fornisce resistenza meccanica e prevenzione delle perdite |
| Faccia di tenuta | Garantisce prestazioni di compressione e tenuta della guarnizione |
| Corpo flangiato | Resiste alla pressione e al carico meccanico |
FLANGIA a saldare a tasca offre numerosi vantaggi in termini di prestazioni rispetto ad altri tipi di flangia. Questi vantaggi lo rendono adatto a sistemi di tubazioni critici in cui l'affidabilità è essenziale.
La FLANGIA con saldatura a tasca è ampiamente applicata nei settori in cui la sicurezza operativa e l'affidabilità della tenuta sono fondamentali.
In questi ambienti, anche le perdite più piccole possono portare a notevoli rischi per la sicurezza, rendendo altamente preferibili le connessioni con presa a saldare.
Una corretta installazione è essenziale per garantire le prestazioni a lungo termine dei sistemi Socket Weld FLANGE. Una saldatura errata o un disallineamento possono causare concentrazione di sollecitazioni o perdite.
Nota importante:Un inserimento eccessivo del tubo può causare stress da dilatazione termica, mentre un inserimento insufficiente riduce la resistenza meccanica.
| Tipo | Forza | Resistenza alle perdite | Complessità di installazione | Miglior caso d'uso |
|---|---|---|---|---|
| FLANGIA a saldare a tasca | Alto | Molto alto | Medio | Sistemi ad alta pressione di piccolo diametro |
| Flangia slip-on | Medio | Medio | Basso | Condotte a bassa pressione |
| Flangia filettata | Medio | Medio | Basso | Sistemi non saldati o tubazioni temporanee |
Q1: Quali dimensioni dei tubi sono adatti per la FLANGIA con saldatura a presa?
Viene generalmente utilizzato per tubi di piccolo diametro, solitamente inferiore a 2 pollici, dove è coinvolta l'alta pressione.
Q2: La FLANGIA di saldatura a presa è migliore delle connessioni filettate?
Sì, fornisce prestazioni di tenuta più elevate e una maggiore resistenza alla pressione rispetto ai giunti filettati.
Q3: È possibile riutilizzare la FLANGIA con saldatura a presa?
No, una volta saldato, è considerato un collegamento permanente e non può essere riutilizzato senza tagliare e risaldare.
Q4: Quali settori utilizzano maggiormente questa flangia?
Petrolio e gas, lavorazione chimica, centrali elettriche e ingegneria navale sono gli utenti principali.
Q5: Qual è il rischio principale durante l'installazione?
Una tecnica di saldatura non corretta o un disallineamento possono portare alla concentrazione delle sollecitazioni e a potenziali perdite.
FLANGIA a saldare a tasca è una soluzione essenziale per sistemi di tubazioni ad alta pressione e di piccolo diametro in cui l'affidabilità e l'integrità della tenuta sono fondamentali. La sua struttura saldata fornisce una resistenza superiore rispetto ai tipi di flangia alternativi, rendendola la scelta preferita in ambienti industriali esigenti.
Per qualità costante, precisione dimensionale e prestazioni di livello industriale, ingegneri e specialisti degli approvvigionamenti si affidano spesso a produttori affermati comeZhejiang Shuangneng Steel Industry Co., Ltd., specializzata nella produzione di soluzioni di flangia ad alte prestazioni per i mercati globali.
Se stai cercando specifiche tecniche, fornitura in grandi quantità o soluzioni di flangia personalizzate,Zhejiang Shuangneng Steel Industry Co., Ltd.è pronto a supportare le esigenze del tuo progetto.contattacioggi per ottenere assistenza professionale e soluzioni competitive su misura per le esigenze del vostro settore.
-
