Nei sistemi di tubazioni industriali, nei collegamenti strutturali e nelle apparecchiature a pressione, pochi componenti sono così critici e così fraintesi comeflangia della piastra. Che tu stia progettando una nuova tubazione, aggiornando un sistema esistente o acquistando componenti per uso industriale pesante, comprendere le flange delle piastre può avere un impatto diretto sulla sicurezza, sulle prestazioni e sull'efficienza dei costi a lungo termine.
Questa guida approfondita è stata scritta per aiutare ingegneri, responsabili degli approvvigionamenti, appaltatori e decisori tecnici a comprendere chiaramente cos'è una flangia per piastra, come funziona, dove viene utilizzata e come scegliere quella giusta per le applicazioni del mondo reale. Basandosi sull'esperienza pratica di produzione e sugli standard di settore, questo articolo si concentra sulla risoluzione dei punti critici comuni dei clienti come rischi di perdite, problemi di compatibilità, selezione dei materiali e controllo dei costi.
In qualità di produttore professionale,Zhejiang Shuangneng Steel Industry Co., Ltdha fornito flange in lamiera a clienti nei settori energetico, chimico, marittimo, edile e manifatturiero. In questo articolo scoprirai anche come una produzione affidabile e un controllo di qualità possano fare una differenza misurabile nei tuoi progetti.
Questo articolo fornisce una spiegazione completa delle flange delle piastre, coprendo la loro definizione, struttura, principi di funzionamento, materiali, processi di produzione, standard, applicazioni, vantaggi, limitazioni e linee guida per la selezione. Affronta inoltre le sfide comuni affrontate da acquirenti e ingegneri, confronta le flange delle piastre con altri tipi di flange e risponde alle domande più frequenti. L'obiettivo è fornire ai lettori conoscenze pratiche per prendere decisioni informate e sicure quando si specifica o si acquistano flange per piastre.

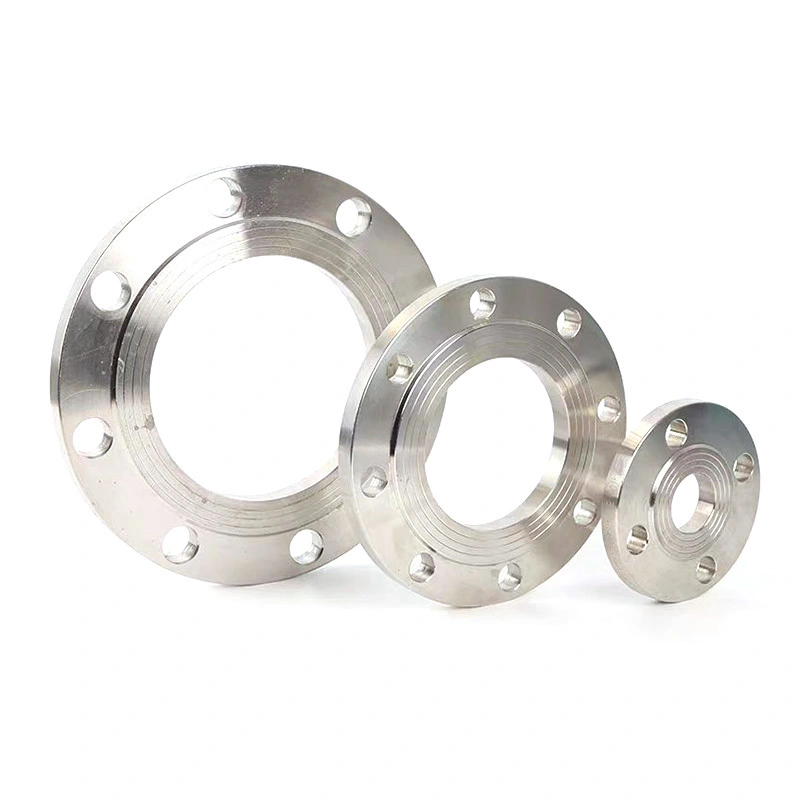

Una flangia a piastra è un componente metallico piatto e circolare progettato per collegare tubi, valvole, pompe o altre apparecchiature all'interno di un sistema di tubazioni. A differenza delle flange forgiate o fuse, le flange a piastra vengono generalmente tagliate o lavorate a macchina da piastre di acciaio. Questo metodo di produzione li rende particolarmente adatti per diametri di grandi dimensioni, dimensioni personalizzate e progetti sensibili ai costi.
Le flange a piastra sono ampiamente utilizzate in applicazioni a bassa e media pressione, ma con un'adeguata selezione dei materiali e un controllo della produzione, possono funzionare in modo affidabile anche in ambienti industriali esigenti. Per molti clienti, l’attrattiva risiede nella flessibilità, disponibilità ed efficienza economica.
AZhejiang Shuangneng Steel Industry Co., Ltd, le flange in lamiera sono prodotte per soddisfare un'ampia gamma di standard internazionali supportando al tempo stesso requisiti personalizzati, il che è particolarmente utile per progetti complessi o non standard.
La funzione principale di una flangia a piastra è creare una connessione sicura e sigillata tra due componenti in un sistema di tubazioni. Ciò si ottiene allineando due flange, inserendo una guarnizione tra le loro facce e serrando i bulloni attraverso i fori della flangia.
Se installata correttamente, la forza di compressione generata dai bulloni garantisce:
Poiché le flange delle piastre sono piatte e di struttura relativamente semplice, per funzionare in modo efficace fanno molto affidamento su una lavorazione accurata, sulla corretta selezione delle guarnizioni e sulla precisa coppia dei bulloni.
Una tipica flangia della piastra è costituita dai seguenti elementi chiave:
| Componente | Descrizione |
|---|---|
| Corpo flangiato | La piastra circolare principale che fornisce resistenza strutturale |
| Foro | L'apertura centrale che corrisponde al diametro interno del tubo |
| Faccia flangiata | La superficie di tenuta che entra in contatto con la guarnizione |
| Fori dei bulloni | Fori uniformemente distanziati per bulloni o prigionieri |
Nonostante il loro aspetto semplice, anche piccole deviazioni di spessore, planarità o allineamento dei fori possono influire sulle prestazioni di tenuta. Questo è il motivo per cui piace ai produttori espertiZhejiang Shuangneng Steel Industry Co., Ltdenfatizzare la lavorazione e l'ispezione di precisione.
La selezione del materiale gioca un ruolo fondamentale nelle prestazioni e nella durata di servizio di una flangia a piastra. La scelta dipende dalla pressione operativa, dalla temperatura, dall'esposizione alla corrosione e dal tipo di fluido trasportato.
| Materiale | Caratteristiche chiave | Applicazioni tipiche |
|---|---|---|
| Acciaio al carbonio | Buona resistenza, conveniente | Condutture dell'acqua, del petrolio e del gas |
| Acciaio inossidabile | Eccellente resistenza alla corrosione | Impianti chimici, alimentari, marini |
| Acciaio legato | Resistenza alle alte temperature e alla pressione | Centrali elettriche, raffinerie |
| Acciaio a bassa temperatura | Mantiene la tenacità alle basse temperature | Condotte criogeniche e per regioni fredde |
Zhejiang Shuangneng Steel Industry Co., Ltdoffre un ampio portafoglio di materiali, garantendo la compatibilità con gli standard internazionali dei materiali e i requisiti specifici del progetto.
Il processo di produzione delle flange in lamiera influisce direttamente sulla loro affidabilità. Un processo tipico include:
Mantenendo un rigoroso controllo del processo,Zhejiang Shuangneng Steel Industry Co., Ltdgarantisce precisione dimensionale, prestazioni costanti e durata a lungo termine.
Le flange a piastra sono prodotte secondo standard ampiamente riconosciuti per garantire intercambiabilità e sicurezza. Gli standard comuni includono:
La conformità a questi standard garantisce che le flange delle piastre si adattino correttamente ai sistemi di tubazioni globali e soddisfino i criteri di prestazione attesi.
Le flange a piastra sono utilizzate in un'ampia gamma di settori grazie alla loro versatilità:
La loro adattabilità li rende una soluzione preferita sia per i sistemi standard che per quelli personalizzati.
Sebbene le flange a piastra offrano molti vantaggi, richiedono anche un'attenta considerazione:
Scegliere un fornitore qualificato comeZhejiang Shuangneng Steel Industry Co., Ltdriduce significativamente questi rischi.
| Tipo di flangia | Forza | Costo | Uso tipico |
|---|---|---|---|
| Flangia a piastra | Medio | Basso | Tubazioni industriali generali |
| Flangia del collo saldata | Alto | Alto | Sistemi ad alta pressione |
| Flangia slip-on | Medio | Medio | Applicazioni a bassa pressione |
Quando si seleziona una flangia per piastra, considerare i seguenti fattori:
Supporto tecnico da produttori esperti comeZhejiang Shuangneng Steel Industry Co., Ltdpuò aiutare a garantire una selezione ottimale.
La garanzia della qualità include tipicamente:
Questi passaggi garantiscono che ciascuna flangia della piastra funzioni come previsto in servizio.
I clienti spesso devono affrontare problemi quali perdite, disallineamento o corrosione prematura. Questi problemi sono solitamente legati alla scelta impropria dei materiali o alla scarsa qualità della produzione. Collaborare con un fornitore affidabile comeZhejiang Shuangneng Steel Industry Co., Ltdaiuta ad affrontare queste sfide attraverso il supporto tecnico e una qualità costante.
D: Le flange a piastra sono adatte per applicazioni ad alta pressione?
R: Le flange a piastra vengono generalmente utilizzate in sistemi a pressione medio-bassa, ma con materiale e spessore adeguati possono essere adattate a pressioni più elevate.
D: È possibile personalizzare le flange della piastra?
R: Sì, la personalizzazione è uno dei principali vantaggi, soprattutto se prodotta da produttori esperti.
D: Come posso garantire prestazioni senza perdite?
R: Una lavorazione corretta, la scelta corretta della guarnizione e una coppia precisa dei bulloni sono essenziali.
Le flange a piastra svolgono un ruolo vitale nelle moderne tubazioni e nei sistemi industriali. La loro versatilità, efficienza in termini di costi e adattabilità li rendono una scelta eccellente per molte applicazioni se progettati e realizzati correttamente.
Se stai cercando flange per piastre affidabili e di alta qualità supportate da un supporto professionale,Zhejiang Shuangneng Steel Industry Co., Ltdè pronto ad assisterti. Sia che il tuo progetto richieda prodotti standard o soluzioni completamente personalizzate, il nostro team è qui per aiutarti:contattonoioggi per discutere le tue esigenze e portare avanti il tuo progetto con sicurezza.
