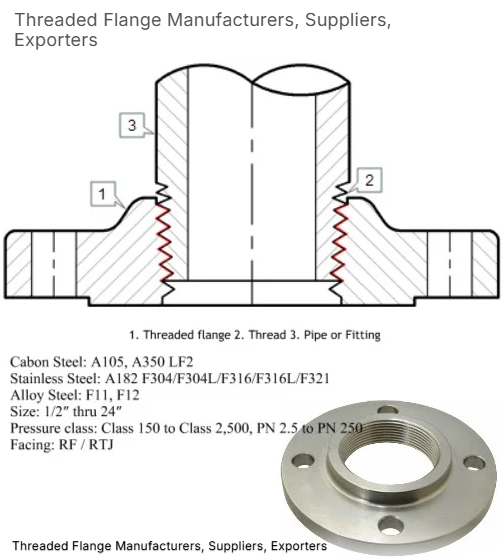

Cos'è una flangia filettata?
A flangia filettataè un tipo di flangia del tubo con filettature interne sul foro, che consente di essere avvitato su un tubo con filetti esterni corrispondenti, eliminando la necessità di saldatura per la connessione.
Le flange Shuangneng sono un produttore professionista ed esportatore di flange filettate o filettatecon le nostre strutture di lavorazione di precisione. Produciamo flange filettate in conformità con ANSI B16.5, standard DIN e EN1092-1 in dimensioni che vanno da 1/2 a 24 "NPS Noiprodurre flange filettateIn acciaio al carbonio, acciaio inossidabile, leghe ad alto nichel, duplex/super duplex, acciaio Cupro-Nickel, leghe di titanio e leghe speciali.
Il nostro processo di produzione della flangia include un trattamento termico adeguato e test di proprietà chimica e meccanica.Abbiamo CNC e torni normali per elaborare tutti i tipi di flange filettate.
Prodotto |
Flange filettate, come da ASTM A182 |
Materiali |
Acciaio al carbonio: ASTM A105, A181, ASTM A516 GR.60, GR.70, ASTM A694 F42, F46, F52, F56F60, F65, F70, ST37, ST45.8, C22.8, S235, S235JRG2, P235GH, P245GH, P250GH, P265GHP355GH, S355J2,16MN, 20MN, Q235, 20#, CT20, SS400. Acciaio inossidabile: ASTM A182 F304, F304L, F316, F316L, F321, F321H, F304H, F316H, F347H, 1.4301, 1.4306,1.4401, 1.4404,1.4541, 1.4571, SUS304, SUS304, SUS304, SUS304, SUS304, SUS304, SUS304, SUS304, SUS304, SUS304, SUS304, SUS304. Acciaio in lega: ASTM A350 LF2, CL1/CL2, ASTM A182 F5, F9, F11, F12, F22, F91. Acciaio duplex: S31803/F51/S32205/F60/1.4462 Super duplex: S32750/F53/1.4410/S32760/F55 /1.4501 |
Misurare |
1/2 "a 60", DN 15 a DN 1500 |
Tipo di viso |
Flangia a faccia piatta (FF) Flangia articolare della flangia del viso (RTJ) flangia del giunto (RTJ) Flangia maschile e femminile (M & F) Lange e flangia della lingua grande e piccola (T&G) |
Tipo di prodotto |
Flange forgiate, flange cieche, tende per occhiali, tende a mozzo alte, flange orifitiche, slip-on Flange, flange di saldatura a presa, flange al collo di saldatura, flange piatte, flange articolari, filettate Flange, flange riducenti, flange a collo di saldatura Serie A o B, flange quadrate, flange scanalature e lingua, flange di saldatura a collo lungo, flange avvolte, flange articolari del tipo ad anello, flangia Tipo e finitura rivolto, vanage e distanziali ad anello (parte della connessione della flangia), flangia di saldatura /flangia Nipo, espansore flangia |
Trattamento superficiale |
Olio anti-russo, pittura (nero, giallo), zincatura, rivestimento di potenza |
Tipi di flangia filettati
Esistono due tipi di flange filettate. Uno è sigillare le due estremità del tubo con una certa superficie di tenuta e un cuscinetto per lenti. Questo tipo di flangia è principalmente utilizzato per la produzione di ammoniaca. Ma è stato usato meno di recente e il pad dell'obiettivo è stato sostituito da un anello di metallo.
L'altro tipo è lo stesso di una flangia normale, sigillata con due facce di sigillatura della flangia.
Tipi di fronte
Esistono due tipi rivolti per la flangia filettata, la flangia del viso rialzata e la flangia del giunto ad anello.

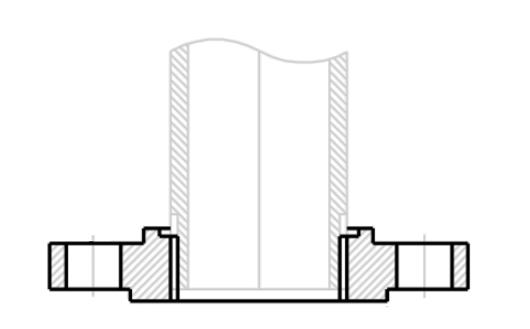

Flangia filettata dalla faccia rialzata
Quando la superficie della guarnizione è al di sopra della linea bullonata della flangia, la flangia del viso rialzata viene facilmente identificata. È compatibile con una vasta gamma di guarnizioni, dai tipi piatti a semi-metallici e metallici, anello o pieno.
L'ambito principale di un design della flangia del viso rialzato è quello di concentrare la pressione delle due flange di accoppiamento su una piccola superficie e aumentare la resistenza del sigillo.
L'altezza della superficie facciale rialzata dipende dal livello di pressione della flangia, ad esempio, per le classi di pressione 150 e 300, l'altezza è di 1,6 mm o 1/12 pollice e per il livello da 400 a 2500, l'altezza della faccia rialzata è di circa 6,4 mm o 1/4 di pollice.

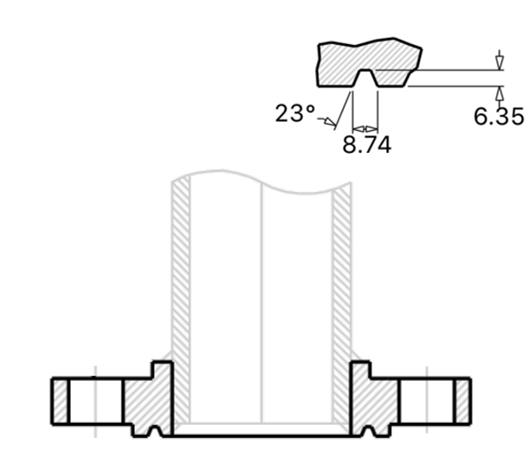

Flangia filettata RTJ
La flangia del giunto ad anello ha una scanalatura circolare per ospitare la guarnizione del giunto ad anello, che può essere utilizzata quando sono necessarie guarnizioni in metallo a metallo. Soprattutto in condizioni per alta pressione e alta temperatura.
Applicazione in circostanze speciali
Le flange filettate vengono utilizzate dove è difficile saldare o non può essere saldata, come le flange filettate utilizzate per proteggere lo strato zincato di tubi. Inoltre, non deve essere utilizzato su tubi con fluttuazioni di temperatura ripetute o superiori a 260 ℃ e inferiore a -45 ℃.
In ASME B31.3 Standard definisce:
Laddove il tubo in acciaio è filettato e utilizzato per un servizio a vapore superiore a 250 psi o per un servizio di acqua superiore a 100 psi con temperature dell'acqua superiori a 220 ° F, il tubo deve essere senza soluzione di continuità e ha uno spessore almeno uguale all'Allegato 80 di ASME B36.10.
Come installare una flangia filettata?
Guida all'installazione per flange filettate
1. Prepare the Pipeline. ...
2. Applicare materiale di tenuta. ...
3. Collegare la flangia. ...
4. Stringere la flangia. ...
5. Allinea le flange. ...
6. Installa guarnizioni. ...
7. Installa bulloni. ...
8. Serraggio finale.
